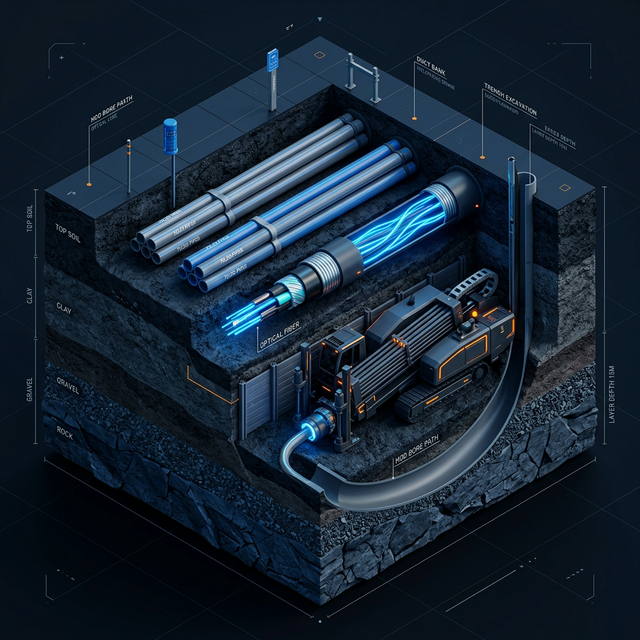

Проекты наружных сетей связи, с которыми можно выходить на стройку

Проектирую наружные сети связи в Москве и по всей России: от анализа технических условий и выбора трассы до проектной и рабочей документации. Прорабатываю сложные участки, в том числе пересечения существующих сетей и переходы методом ГНБ. Сопровождаю свои решения при согласованиях и рассмотрении замечаний.

12+
лет в проектировании
450+
проектов
Прокрутите, чтобы начать

01 / ИСХОДНЫЕ ДАННЫЕ

Разбираюсь
в исходных данных

Проверяю технические условия, материалы инженерных изысканий и требования владельцев сетей. Выясняю, где возможно подключение, какие ограничения влияют на трассу и каких данных не хватает для проектирования. Если ТУ устарели или противоречат фактической ситуации, обозначаю это до выпуска чертежей и помогаю определить, какие документы нужно актуализировать.

Результат: понятные исходные требования и список вопросов, которые нужно решить до выбора трассы.

02 / ВЫБОР ТРАССЫ

Выбираю
трассу

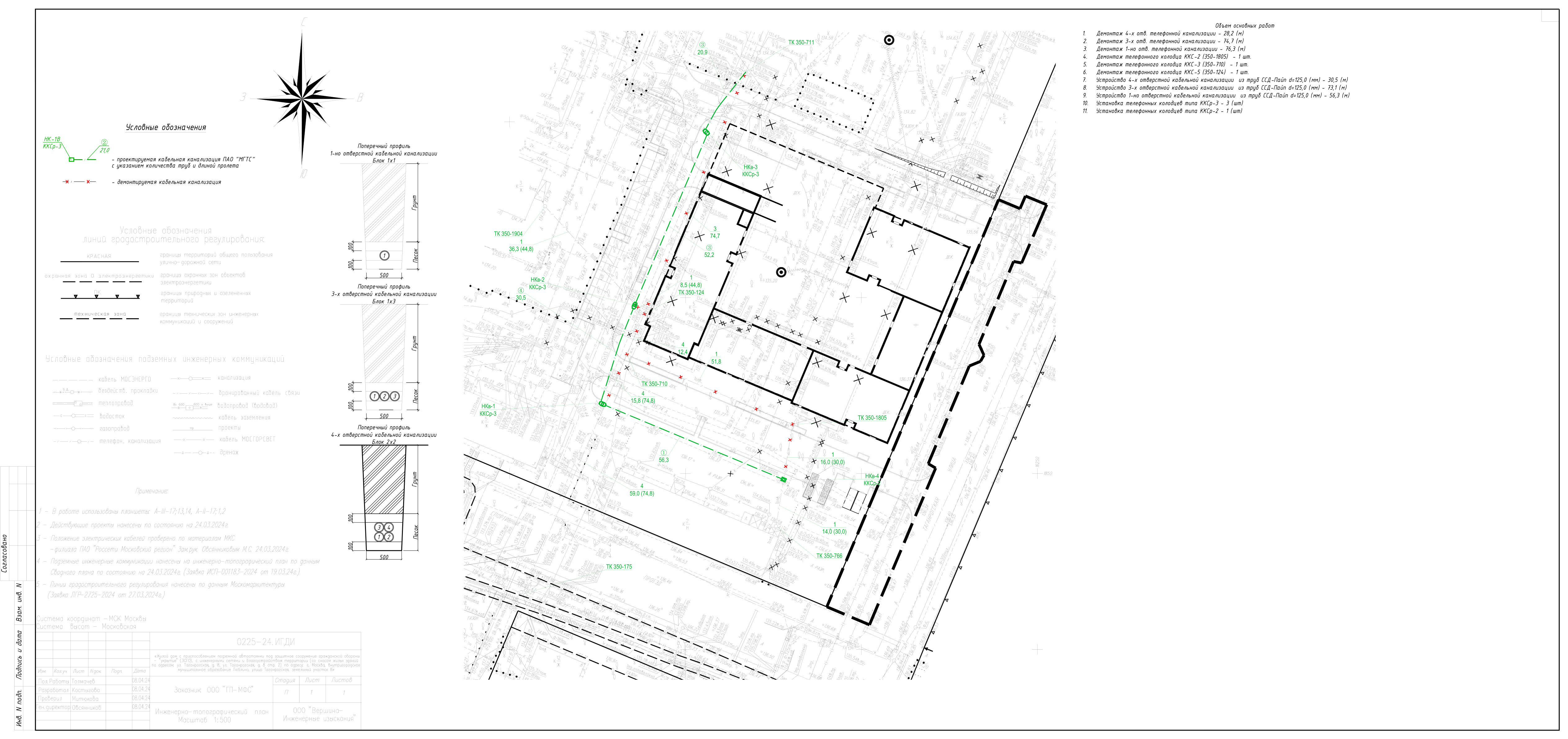

Размещаю проектируемую сеть на инженерном плане с учётом существующих коммуникаций, застройки, границ участка и условий производства работ. Сравниваю возможные решения по пересечениям, объёму вскрытия и сложности согласований.

Результат: трасса, которую можно проверить по плану и обосновать перед заказчиком и согласующими организациями.

03 / ГЛУБИНЫ И ПЕРЕСЕЧЕНИЯ

Проверяю глубины
и пересечения

Строю продольные профили кабельной канализации. Показываю рельеф, проектные отметки, глубину заложения и пересечения с действующими сетями. На этом этапе проверяю, достаточно ли места для прокладки и где потребуется изменить решение.

Результат: выявленные на чертеже сложные места до начала земляных работ.

04 / ПЕРЕХОДЫ ГНБ

Прорабатываю
переходы ГНБ

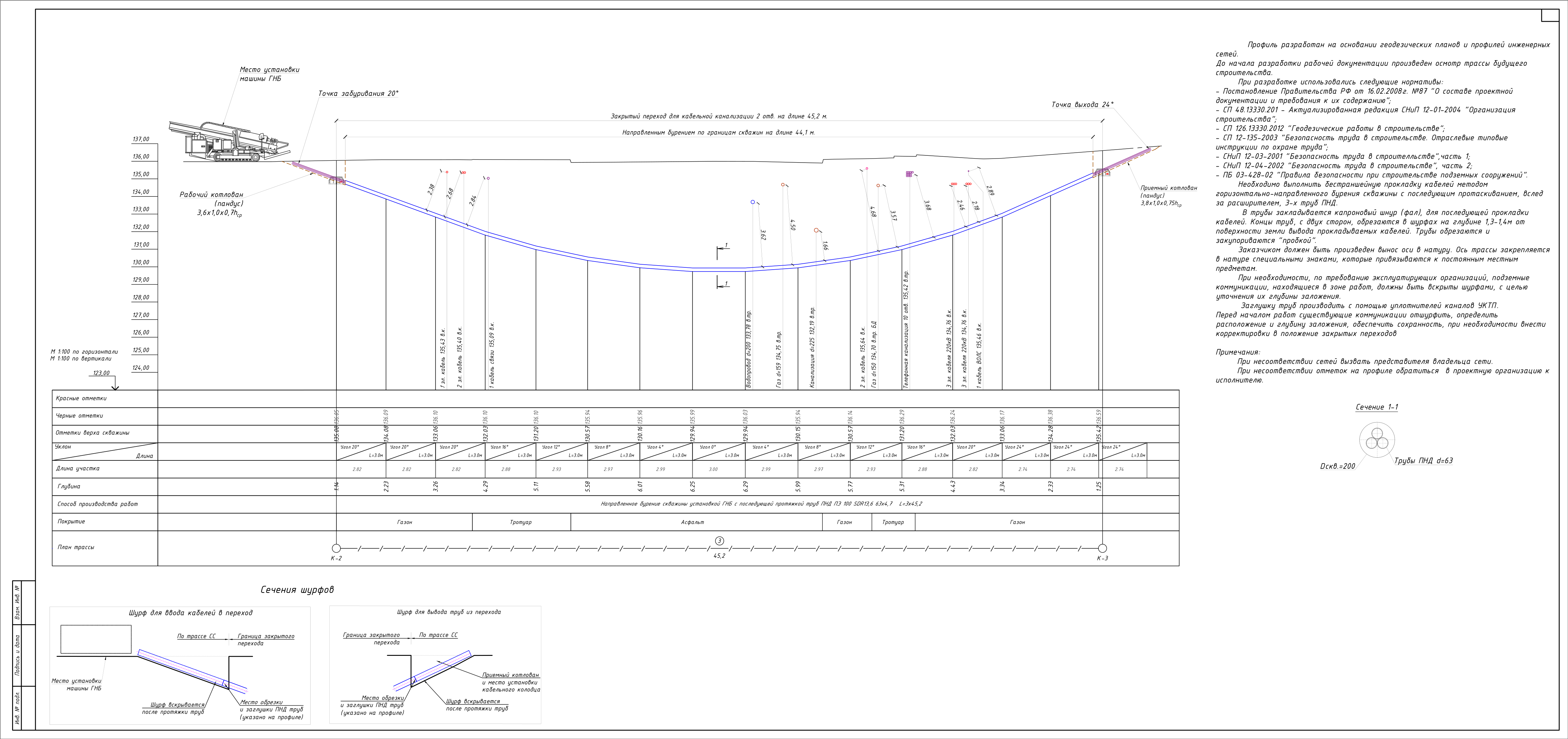

Строю точный продольный профиль ГНБ и закрытого перехода с отображением поверхности земли, котлованов, скважины, существующих коммуникаций, отметок и расстояний до пересечений.

Результат: проектное решение, по которому можно оценить возможность перехода и подготовить его выполнение.

05 / КОМПЛЕКТ ДОКУМЕНТАЦИИ

Готовлю комплект
для расчёта и строительства

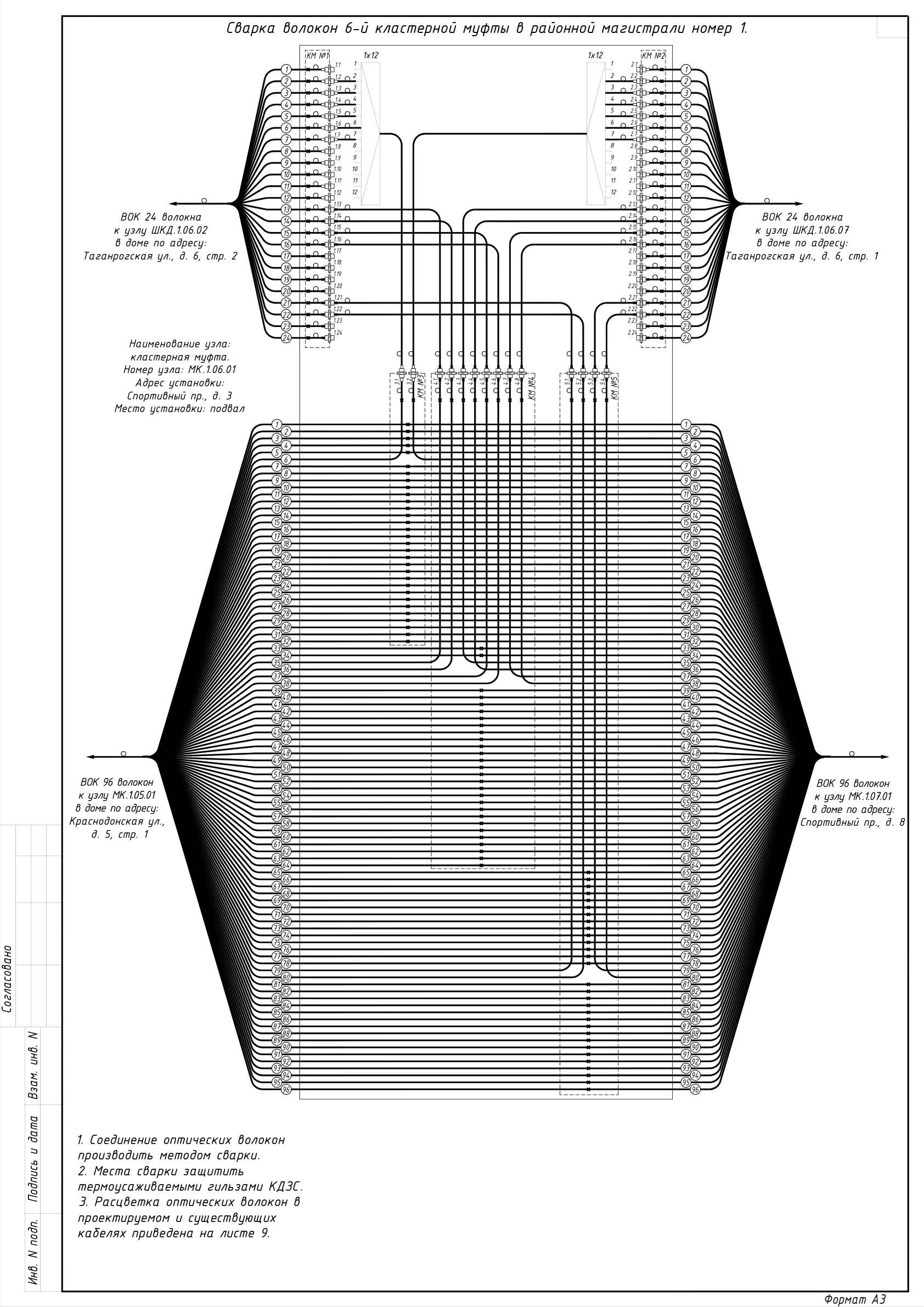

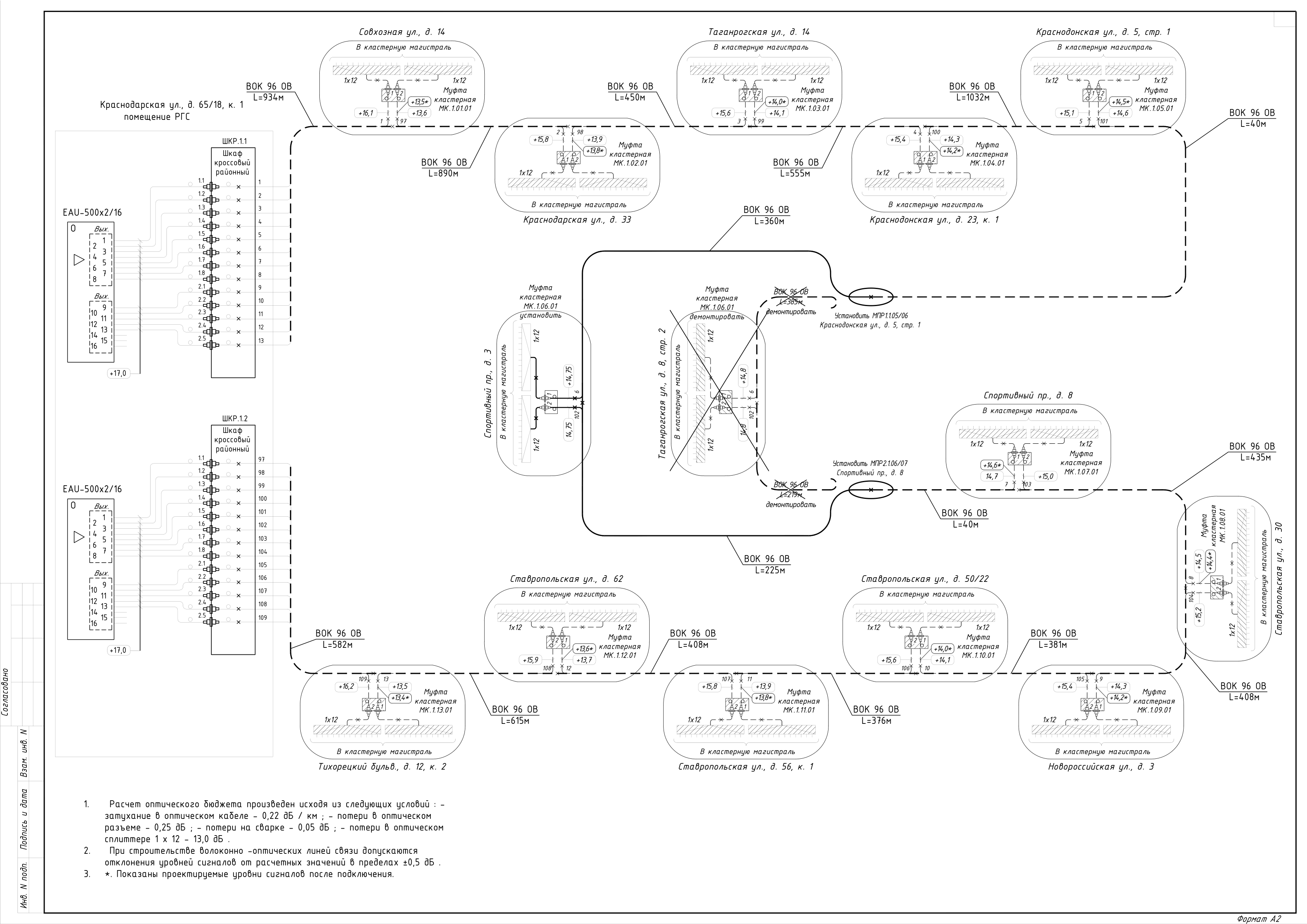

Разрабатываю схемы разварки оптических волокон в муфтах и кроссах, выполняю расчёт оптического бюджета ВОЛС и формирую спецификации и ведомости объёмов работ (ВОР). Прорабатываю топологию сети так, чтобы документация была понятна монтажной организации и удобна для дальнейшей эксплуатации.

Результат: заказчик и подрядчик видят, что предусмотрено проектом, а сметчик получает исходные объёмы для расчёта.

06 / СОГЛАСОВАНИЯ И ЭКСПЕРТИЗА

Сопровождаю согласования
и экспертизу

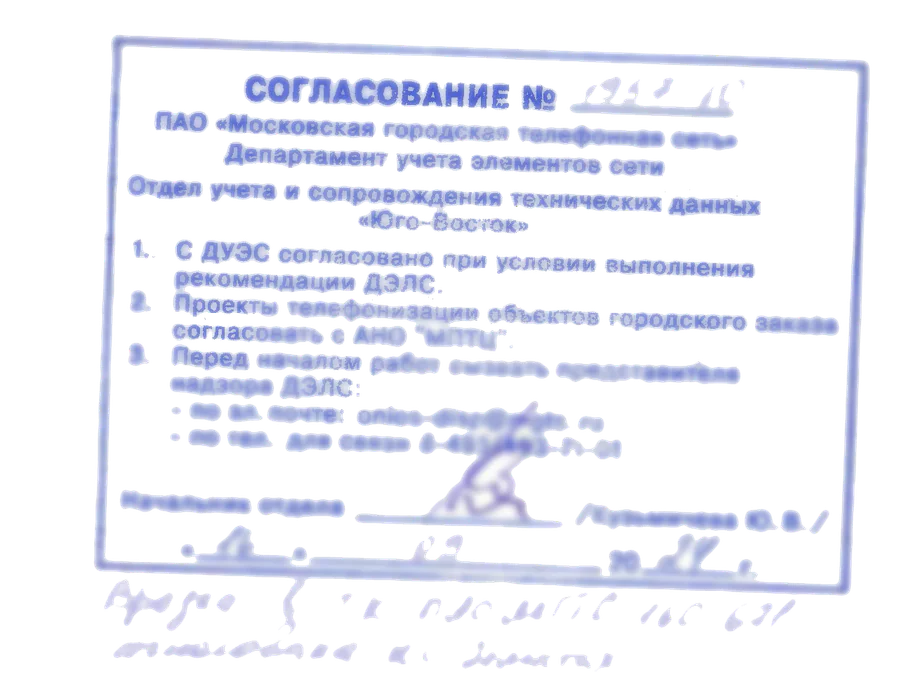

Готовлю материалы для согласования с владельцами затрагиваемых сетей и сопровождаю свои проектные решения при рассмотрении. Разбираю замечания, корректирую документацию и поясняю принятые решения. Работаю с требованиями организаций, с которыми сталкиваются проекты наружных сетей связи в Москве, включая МГТС, Ростелеком, МПТЦ, ВымпелКом, МегаФон, Мослифт, МФР и ОПС МГГТ.

Результат: замечания не остаются без ответа, а изменения последовательно попадают в проектный комплект.

07 / ПЕРЕДАЧА В РАБОТУ

Передаю документацию
в работу

Формирую согласованный комплект проектной или рабочей документации в объёме, предусмотренном задачей и договором. Передаю чертежи и материалы в согласованных форматах. При необходимости отвечаю на вопросы, возникающие у подрядчика при подготовке и выполнении работ.

Результат: документация, по которой участники проекта понимают трассу, ограничения, объёмы и принятые технические решения.

Обсудить проект

ОТ ИСХОДНЫХ ДАННЫХ ДО СТРОИТЕЛЬСТВА

Что входит
в работу над проектом

Последовательно прорабатываю проект наружных сетей связи: проверяю исходные данные, выбираю трассу, выпускаю чертежи и сопровождаю принятые решения.

  1. 01

    Исходные данные

    Проверяю технические условия, инженерные изыскания, требования владельцев сетей и достаточность материалов для начала проектирования.

  2. 02

    Выбор трассы

    Размещаю сеть с учётом существующих коммуникаций, застройки, границ участка, пересечений и условий производства работ.

  3. 03

    Продольные профили

    Показываю рельеф, проектные отметки, глубину заложения и пересечения с действующими инженерными сетями.

  4. 04

    Переходы ГНБ

    Строю профиль закрытого перехода с котлованами, скважиной, отметками и расстояниями до существующих коммуникаций.

  5. 05

    Инженерная проработка

    Готовлю схемы разварки, расчёт оптического бюджета ВОЛС, спецификации и ведомости объёмов работ.

  6. 06

    Согласования и экспертиза

    Готовлю материалы, разбираю замечания и последовательно отражаю согласованные изменения в проектном комплекте.

  7. 07

    Передача в работу

    Формирую согласованный комплект документации и отвечаю на вопросы при подготовке и выполнении строительных работ.

ОЛЕГ ПАВЛОВИЧ ШКАРБУН · ИНЖЕНЕР-ПРОЕКТИРОВЩИК НСС

Обсудим
ваш проект

Меня зовут Олег Павлович Шкарбун. Я инженер-проектировщик наружных сетей связи. Пришлите адрес объекта, техническое задание или имеющиеся ТУ — изучу исходные данные и предложу следующий шаг.

Telegram +7 925 183-51-85 woodhost@ya.ru Частые вопросы

ПРОЕКТИРОВАНИЕ НСС · КОРОТКО О ГЛАВНОМ

Частые вопросы
о проектировании НСС

Ответы на основные вопросы о составе проекта, исходных данных, переходах ГНБ и проработке оптических сетей.

01Что входит в проект наружных сетей связи?

Состав зависит от задачи и стадии проектирования. Обычно комплект включает план трассы, продольные профили, схемы и узлы, спецификации, ведомости объёмов работ и материалы, необходимые для согласования проектных решений.

02Какие исходные данные нужны для начала проектирования?

Для начала работы нужны техническое задание, адрес или границы объекта, актуальная топографическая съёмка и имеющиеся технические условия. Если часть материалов отсутствует, сначала определяю, какие данные необходимо запросить или актуализировать.

03Когда требуется продольный профиль ГНБ?

Профиль ГНБ разрабатывают для закрытых переходов под дорогами, трамвайными путями, существующими коммуникациями и другими участками, где открытая прокладка невозможна или нежелательна. Он показывает положение скважины, котлованов, отметки и расстояния до пересечений.

04Что показывает схема разварки оптических волокон?

Схема определяет распределение и соединение оптических волокон в муфтах и кроссах. По ней монтажная организация понимает, какие волокна необходимо сварить, оставить в резерве или подключить к оборудованию.

05Как выполняется расчёт оптического бюджета ВОЛС?

В расчёте учитываются длина оптического кабеля, затухание волокна, сварные и разъёмные соединения, пассивные компоненты и эксплуатационный запас. Результат показывает, соответствует ли линия допустимому уровню потерь для выбранного оборудования.

06Как проходит согласование проекта с владельцами инженерных сетей?

Для согласования подготавливается комплект материалов по требованиям конкретной организации. Я сопровождаю рассмотрение, разбираю замечания, корректирую документацию и последовательно отражаю согласованные изменения в проекте.
